FreeNAS – Créer une Machine Virtuelle

3 mai 2020 Kévin Tutoriels 4

1) Création d’un Dataset pour les VMS

Pour commencer, nous allons créer un Dataset « VMS » (Virtual MachineS) pour avoir une meilleur organisation de notre POOL.
Nous éviterons ainsi de tout mélanger.

Se rendre dans le panneau latéral de FreeNAS et cliquer sur « Storage » puis « Pools ».

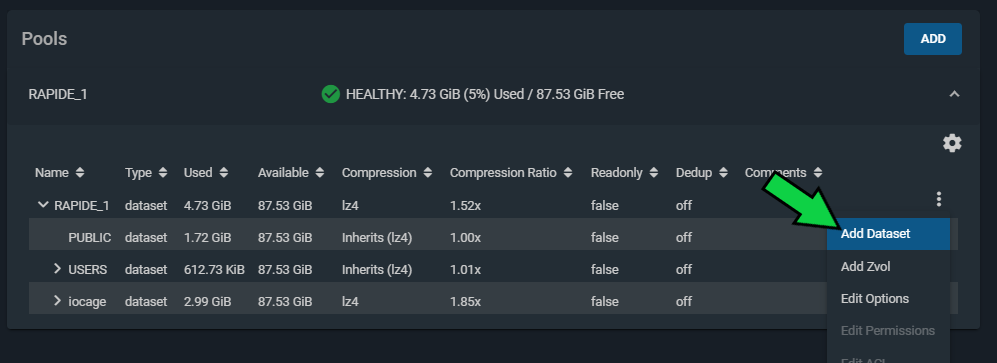

Cliquer sur « Add Dataset ».

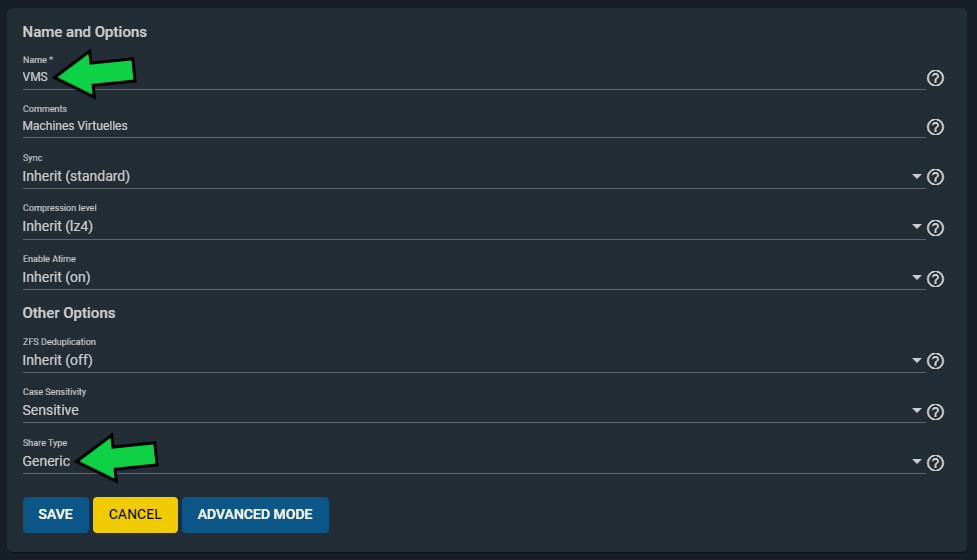

Name : VMS
Share Type: Generic
Cliquer sur « SAVE ».

Vous pouvez, si vous le souhaitez, créer un sous-dataset nommé « Windows » par exemple qui contiendra toutes les machines virtuelles Windows.


2) Création d’une VM dans FreeNAS

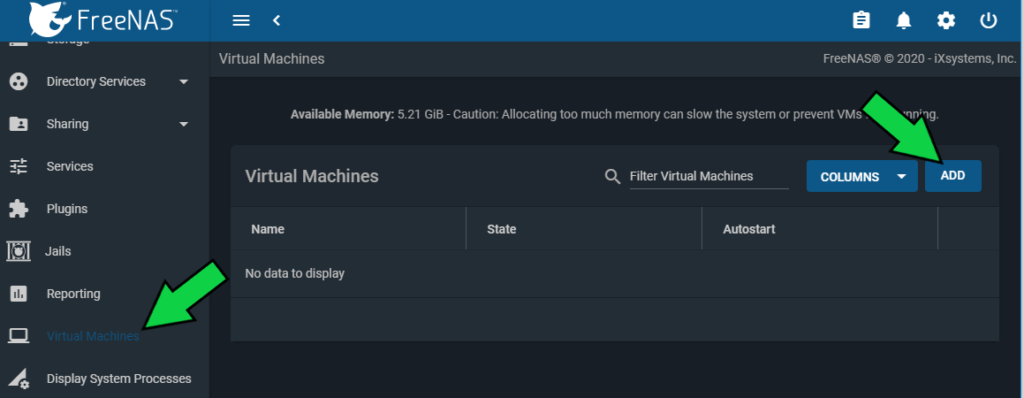

Se rendre dans le panneau latéral de FreeNAS et cliquer sur « Virtual Machines ».
Cliquer sur « ADD ».

Les informations qui suivent sont des exemples :

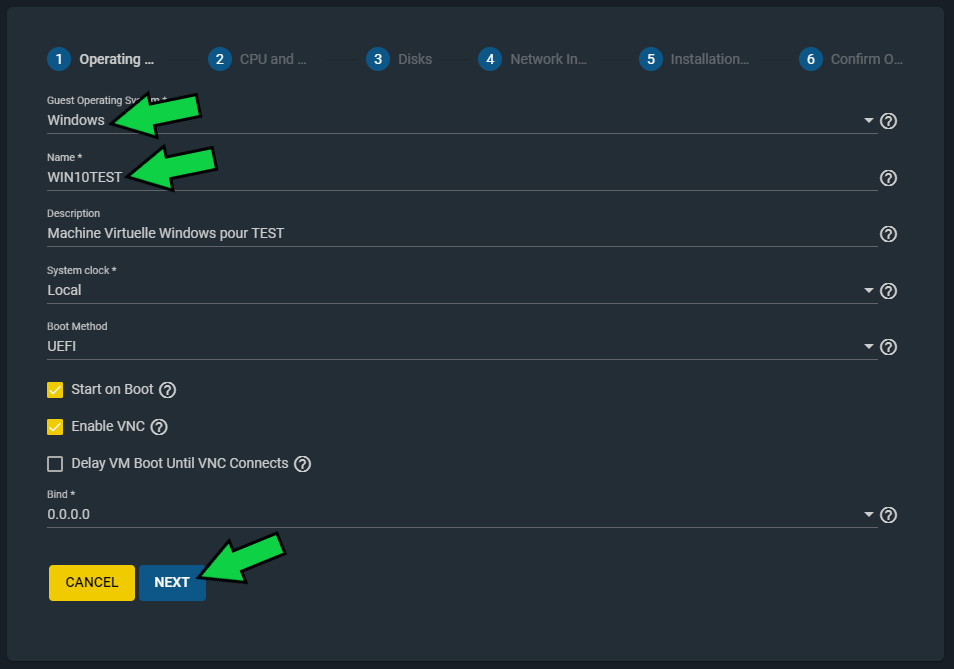

Guest Operating System : Windows
Name : WIN10TEST
Description : Machine Virtuelle Windows pour TEST
Cliquer sur « NEXT ».

Les informations qui suivent sont des exemples :

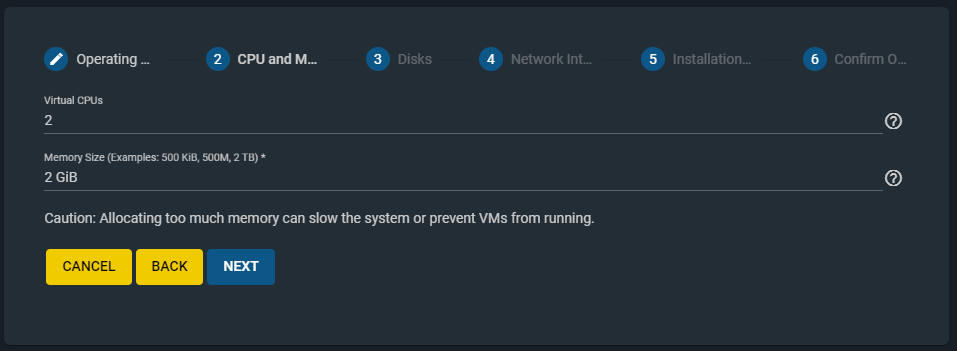

Virtual CPUs : 2
Memory Size : 2 GiB
Cliquer sur « NEXT ».

Les informations qui suivent sont des exemples :

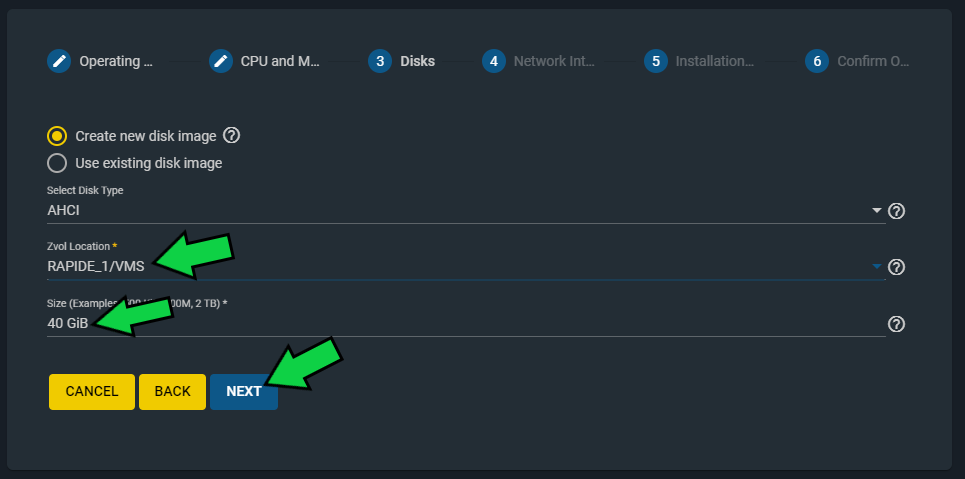

Zvol Location : Sélectionner le Dataset VMS ou celui qui vous convient.
Size : 40 GiB (ou plus selon votre besoin).
Cliquer sur « NEXT ».

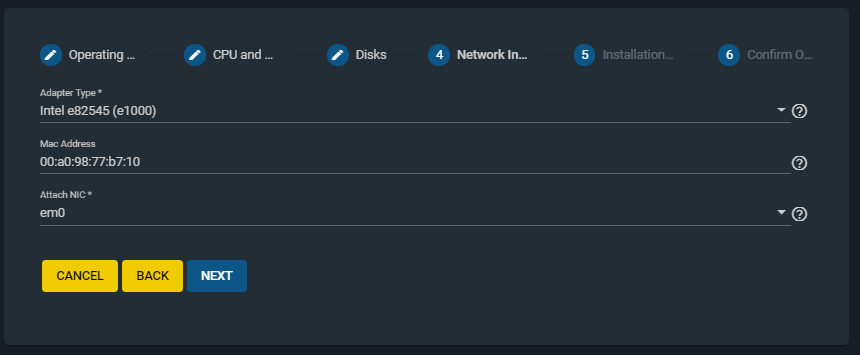

Adapter Type : Laisser par défaut ou Sélectionner VirtIO.
Pour mes VM Ubuntu 20.04 et Debian 10, VirtIO donne de meilleurs performances.
Cliquer sur « NEXT ».

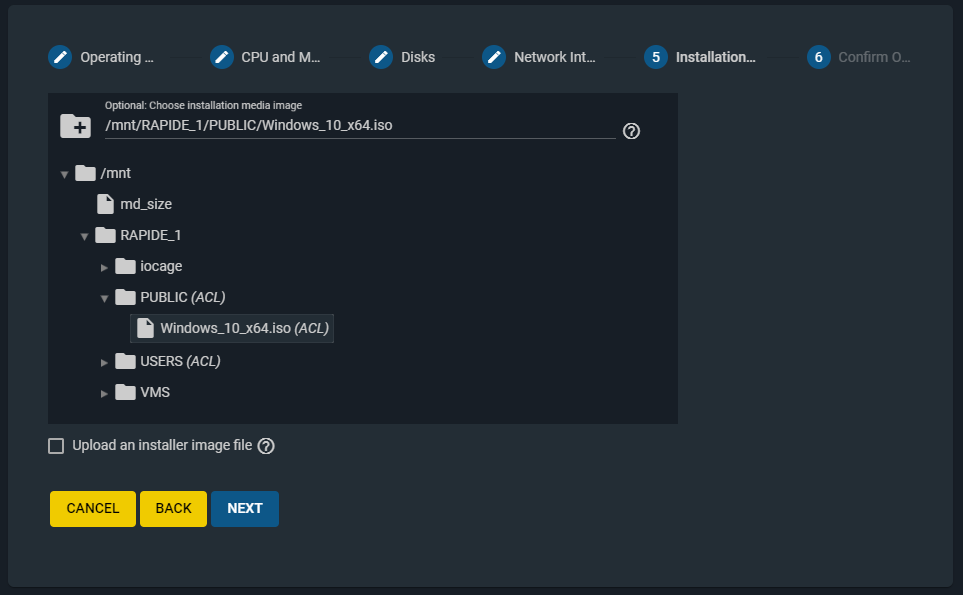

Sélectionner l’ISO d’installation de l’OS à l’aide du navigateur.
S’il n’est pas encore présent sur votre espace de stockage, copier ou Uploader l’ISO en cochant la case « Upload ».
Cliquer sur « Next ».

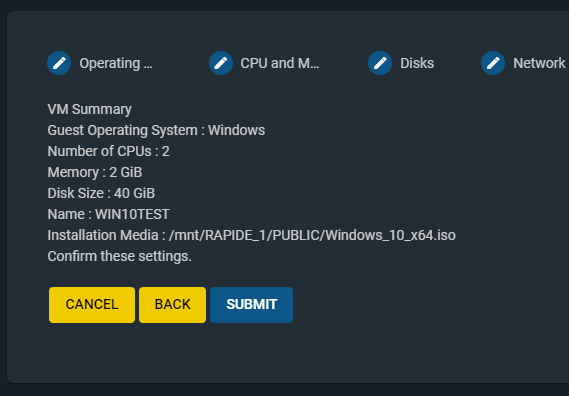

Contrôler le récapitulatif.
Cliquer sur « SUBMIT ».

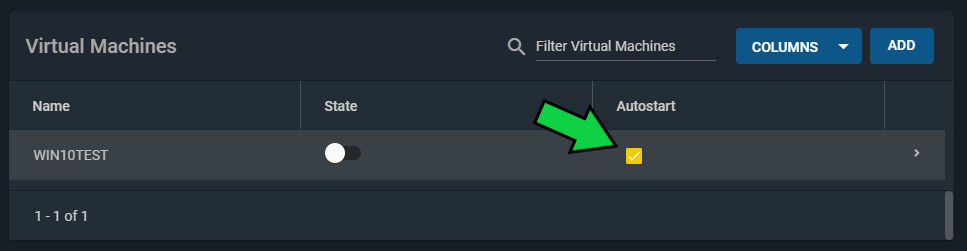

Décocher cette case si la machine virtuelle n’a pas besoin d’être démarrée automatiquement au démarrage de FreeNAS.
Dans mon cas je la décoche car il ne s’agit pas d’un serveur. Il s’agit d’une machine que je démarrerai manuellement au besoin.

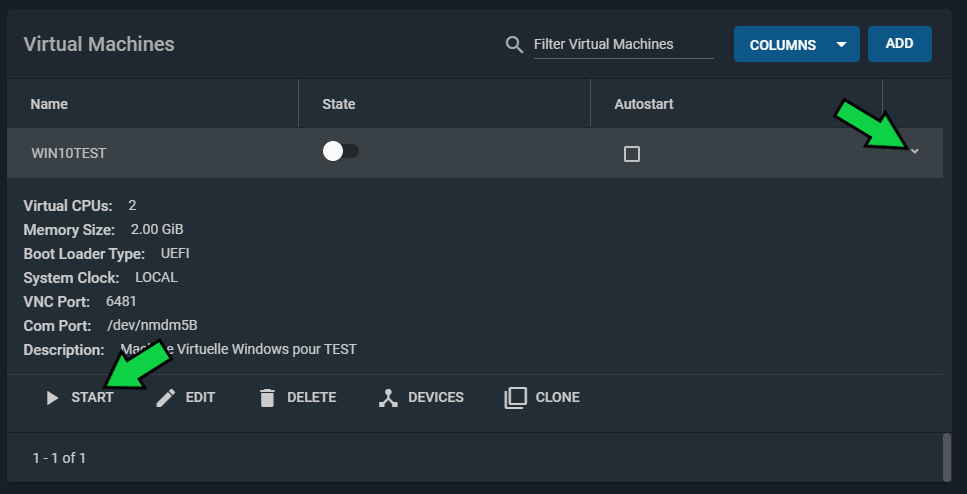

Cliquer sur la flèche pour déployer l’interface.
Cliquer sur « START » pour démarrer la machine virtuelle.

Remarque : Si l’interface se met à mouliner sans s’actualiser, il faudra :
– Récupérer une autre adresse IP présente sur l’interface de démarrage de FreeNAS (Directement sur le serveur avec Ecran/Clavier).
– Se reconnecter en utilisant cette autre adresse IP.
– Se rendre dans « Network/Interfaces » et cliquer sur « EDIT » pour l’interface concernée.

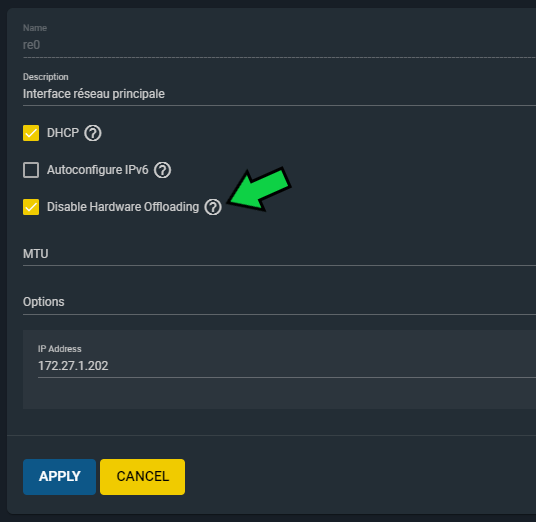

– Cocher la case « Disable Hardware Offloading » comme suit :

Cette option réduit les performances.
Je vous recommande donc de l’activer que si vous rencontrez le problème cité ci-dessus.

Une fois la machine virtuelle démarrée :

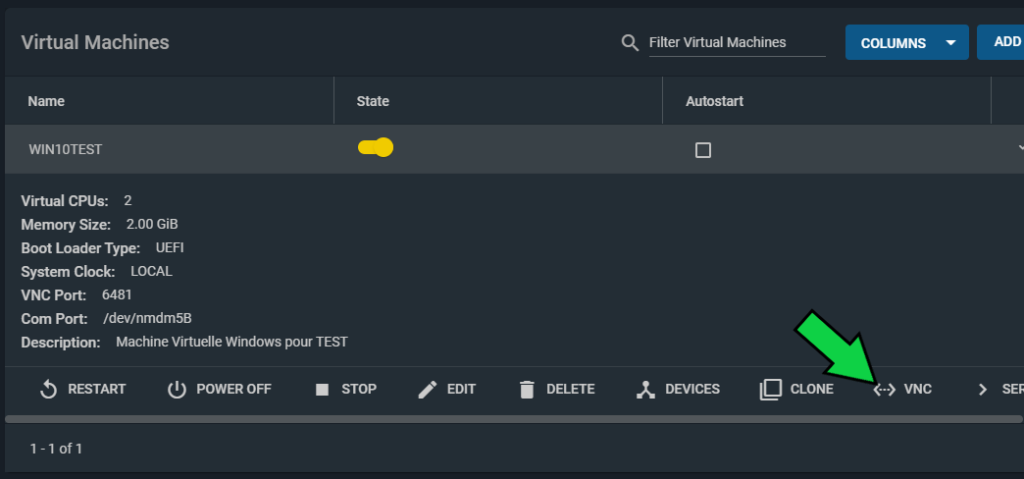

Cliquer sur « VNC » pour vous y connecter.

Si ces messages s’affichent il faut :
Revenir sur l’interface de FreeNAS :
Cliquer sur « RESTART » puis cliquer rapidement sur « VNC ».

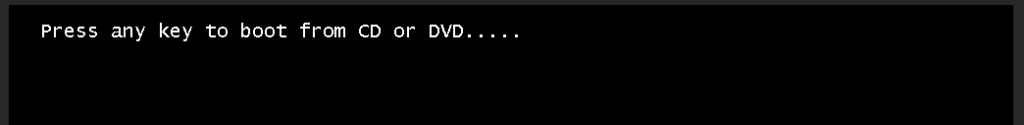

Ce message apparaît (Pour Windows).
Appuyer sur une touche pour démarrer l’installation.
Là aussi il faut être rapide.

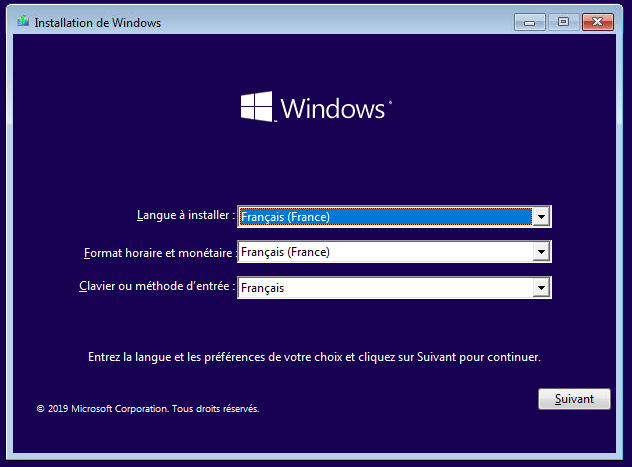

La fenêtre d’installation de Windows s’affiche.

Poursuivre l’installation de l’OS comme sur une machine physique.
Attention : Le clavier a de forte chance d’être en QWERTY.

Une fois l’installation terminée, la machine virtuelle redémarre.

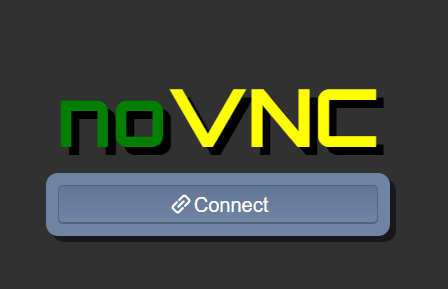

Cliquer sur « Connect » pour vous y reconnecter.


3) Configuration du Bureau à distance (Pour Windows)

Les fonctionnalités de noVNC sont très limitées en terme de prise en main à distance : Clavier QWERTY, pas de copier-coller vers la machine virtuelle etc..
Une fois l’OS installé, nous allons rapidement activer la prise en main à distance (RDP) dans Windows.
Pour cela, cliquer sur le menu « Démarrer » puis « Paramètres ».

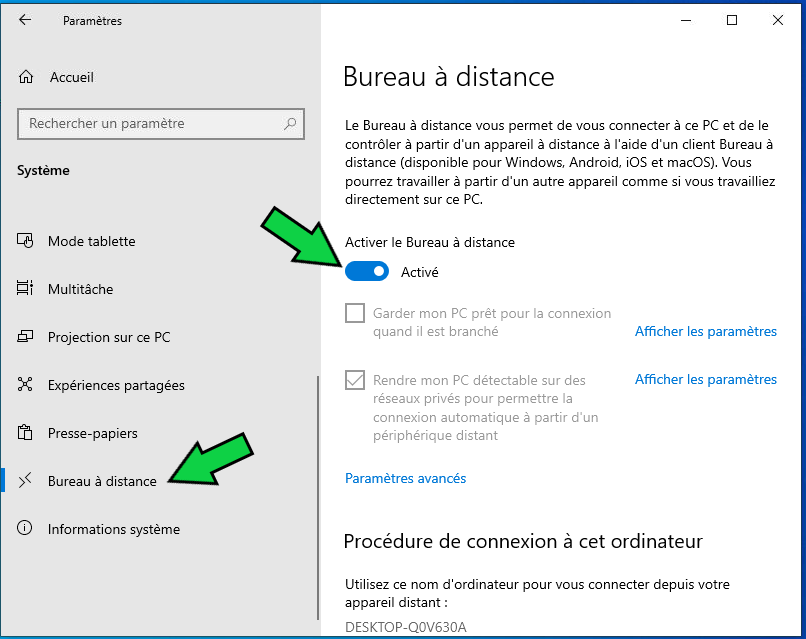

Cliquer sur « Bureau à distance » sur le panneau de gauche.
Cliquer sur le bouton « Activé ».
Important : Penser à modifier le nom de la machine dans Windows car le nom renseigné plus tôt est propre à la configuration de FreeNAS.

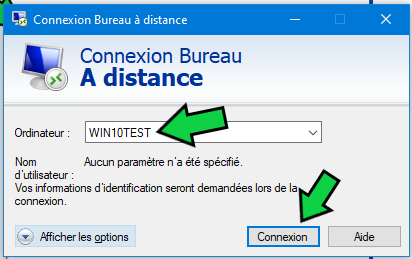

Nous pouvons maintenant utiliser l’outil « Connexion Bureau à distance » de Windows pour se connecter à notre Machine Virtuelle de manière plus agréable que le noVNC gentillement proposé par FreeNAS.

4) Problème démarrage VM Debian bhyve TrueNAS

Configuration VNC pour Debian dans FreeNAS

Pour éviter les problèmes de résolution lors de l’installation de Debian avec VNC, il faudra configurer la résolution de VNC en 640×480.

Fichier de Boot pour Debian

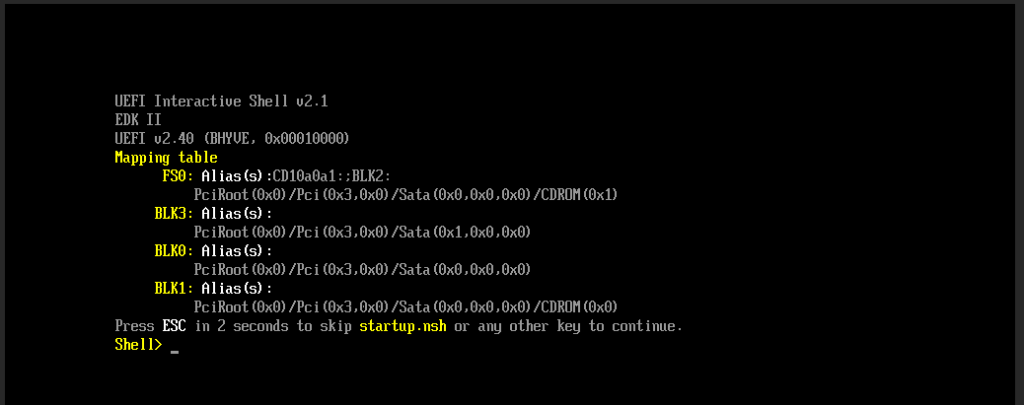

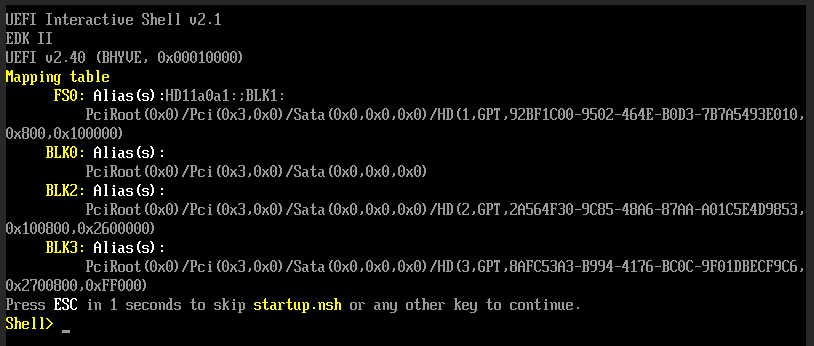

L’erreur suivante peut s’afficher : BdsDxe: failed to load Boot0001 « UEFI BHYVE SATA DISK BHYVE « … not found.
Il faudra alors attendre un peu que le système redonne la main.

Pour éviter les problèmes de démarrage de la VM Debian, il faudra copier ou remplacer le fichier de boot bootx64.efi

Problème de boot VM Debian bhyve TrueNAS
  1. Taper exit pour sortir de l’invite de commande.
  2. Naviguer dans le BIOS virtuel en sélectionnant Boot Maintenance Manager puis Boot From File.
  3. Sélectionner la partition (Exemple : NO VOLUME LABEL…).
  4. Se rendre dans le répertoire EFI puis debian.
  5. Sélectionner le fichier grubx64.efi.

Une fois dans l’OS,

Cette opération sera peut-être nécessaire après chaque mise à jour du Noyau.
